HORWIN AJ-100 –вертикальна антена, призначена для використання у складі стаціонарних радіостанцій в діапазоні частот 136 – 174 МГц. Конструктивно антена є вертикальним напівхвильовим вібратором з викориcтанням «J» подібної схеми узгодження. Антена виготовляється на певний піддіапазон і не може бути перелаштована в польових умовах!
| Діаграма_спрямованості | |
|---|---|
| Тип | |
| Діапазон | |

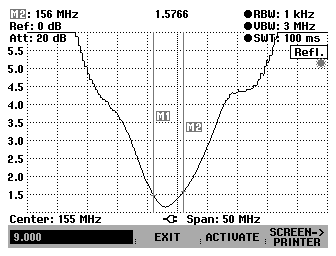

| Смуга по КСХ < 1,5, МГц | 5 |
| Підсилення, дБд/дБі | 0 / 2,14 |
| Потужність, Вт | 100 |
| Габаритні розміри, мм | 70*1500 |
| Вага (прибл.), кг | 0.9 |
| Вхідний опір, Ом | 50 |
| Роз’єм | N-female |
| Ширина діаграми в Н-площині | 360° |
| Ширина діаграми в Е-площині | 60° |
| Код | Модель | Діапазон частот, МГц | |
|---|---|---|---|
| 131101 | AJ-100 | 136-141 | |
| 131102 | AJ-100 | 140-145 | |
| 131103 | AJ-100 | 143-148 | |
| 131104 | AJ-100 | 147-152 | |
| 131105 | AJ-100 | 150–155 | |
| 131106 | AJ-100 | 152-157 | |
| 131107 | AJ-100 | 158-163 | |
| 131108 | AJ-100 | 162-167 | |
| 131109 | AJ-100 | 165–170 | |
| 131110 | AJ-100 | 169-175 |
